Ydl353.
BOEEP
YDL
Produktbeschreibung

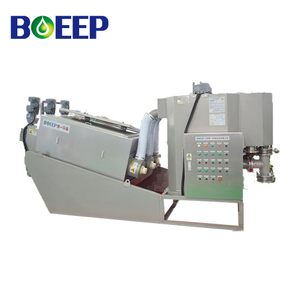

Boep. Vorverdickungsschraube Press-Entwässerungseinheit ist darauf abzielen, einen niedrigen Konzentrationsschlamm zu behandeln. Es integriert die Funktionen der Verdickung und Entwässerung in eine Einheit. Der Konzentrationsbereich kann von 2500 mg / l bis 20000 mg / l betragen, sodass die Investition viel reduziert werden kann.
Hauptstruktur
Boep. Vorverdickungsschraube Press Die Entwässerungseinheit besteht aus Pre-Verdickungsmischsystem, Schraubkörper, Antriebsvorrichtung, Filtratempfänger und Rahmen.
 1-Pre-Verdickungsmischsystem Das Vorkonzentrationssystem besteht aus dem Vorkonzentrationssystem (Fig. 1), den Mischklingen und der konzentrierten Box. Das Mischsystem wird verwendet, um den Schlamm und das Polymer vollständig in den Verdickungsbehälter mischt zu machen, der Schlamm kann flockiert werden, um zusammengefasst zu werden, mittlerweile, da sein Wasser aufgrund der Schwerkraftfunktion in dem Verdickungssystem filtriert wird Flocs werden in den Schraubenkörper transportiert, um zu drücken, und entwässert. Es gibt Schlammeinlass, Überlauföffnung, Polymerzuführöffnungen und Entlüftungsdüse im Mischtank. Es gibt auch das Pegeleinstellungsgerät, um den Schlamm-Inlet-Betrag einzustellen. |
2-Körperkörper
Der Schraubkörper besteht aus fixierten Ringen, beweglichen Ringen, Schraubwellen, Schraube, Dichtung und viel Kreuzungsplatte. Der vordere Teil des Hauptkörpers ist das Verdickungsteil, und der Endteil ist ein Entwässerungsteil. Die Verdickung und Entwässerung des Schlamms kann also in einem Kanister fertiggestellt werden. Schlamm wird zu transportiert die Entwässerungsabteilung nach dem Verdicken in der Verdickungsabteilung. Im Vorrückprozess wurde aufgrund des allmählich abnehmenden Filterabstands und der Schrauchabstrecke ein großer Druck erzeugt, und die Rückenplattenverschmutzung. Dann nimmt das Volumen kontinuierlich ab, und der Zweck der vollständigen Entwässerung wird erreicht.
3-Treibergerät
Die Antriebsvorrichtung ist die Stromquelle des Geräts, und die Leistung der Antriebsvorrichtung kann die Geräteleistung direkt beeinflussen. Aus diesem Grund hat der Motor, der unser Unternehmen annimmt, eine überlegene Leistung mit IP55- und F-Level. Frequenzumwandlungstart- und Drehzahlsteuerungsmodus kann für unterschiedliche Anwendungsbedingungen entsprechen, um die Auswirkungen der Last zu vermeiden.
4-Filtrat-Empfänger
Filtratempfänger, mit der Platte geschweißt, wird verwendet, um Filtrat zu sammeln, das durch den Schraubkörper gedrückt wird. Filtratempfänger ist direkt an den Seitenplatten verschweißt, und es gibt Flansche an der Seite, um die externen Geräte anzuschließen.
Arbeitsprinzip
Wenn die Vorverdickungsschraube Pressentwässerungseinheit arbeitet, wird Schlamm durch Schlammvorschubpumpe zu dem Mischtank transportiert, gleichzeitig wurde das Feststoffpolymer quantitativ von der Polymerzufuhrpumpe zu dem Mischtank gegeben. Mischmotor antreibt das gesamte Mischsystem, um den Schlamm und das Polymer vollständig gemischt zu machen, und dann werden Flocs hergestellt. Wenn der Flüssigkeitsstand auf dem überlegenen Pegel des Flüssigkeitsstandsensors ankommt, erhält der Flüssigkeitspegelsensor das Signal, um den Motor des Schraubenkörpers zu ätigen, und beginnt dann, den Schlamm zu drücken, der in den Schraubenkörper fließt. Schlamm wird Schritt durch den Effekt der Schraubwelle in den Auslass transportiert; Filtrat fließt durch den Raum der festen Ringplatten und beweglichen Ringplatten aus.
Anwendung
Die Vorverdickungsschraube Press-Entwässerungseinheit kann häufig zum Entwässerungsschlamm des kommunalen Verwaltungsabwassers, von Lebensmitteln, Getränken, Getränken, Schlachtung und Zucht, Druck, Petrochemie-Technik, Papierherstellung, Gerberei und Pharmazeutik verwendet werden. Außerdem bieten wir kontinuierlich kundenspezifische Sollmassen für den spacialen Anforderungen an Kunden an.
Innovatives Strukturdesign ermöglicht es, dass das Gerät für alle Arten von Schlamm mit hoher oder geringer Dichte verwendet werden kann, insbesondere des Schlamms mit Öl, und es kann der unbesiegbare Gegner benannt werden, um den Schlamm mit Öl zu entwässern.
Technische Parameter
| Parameterdesign. | |
| Typ: YDL353. | Schutzniveau: IP55 F |
| Dimension: L4700 × W1950 × H2130 (mm) | Stromversorgung: 380V / 3 / 50Hz oder anpassen |
| Einlassschlammkonzentration: 2500 ~ 20000mg / l | Auslassschlamm-Feuchtigkeitsgehalt: 75-85% |
| Kapazität: 240-360kgds / h | Polymerzuführungsrate: DS 0,2 ~ 1% |
| Macht: 4.8kw. | Flush Wasser: 180l / h |
| Wasserversorgungsdruck: ≥0,2MPA | Geräte Gewicht: 3500kg |
| Körperkörper | Pre-Verdickungsmischungssystem |
| Durchmesser × Länge: φ350 × 2800 (mm) | Dimension: L1000 × W1000 × H1400 (mm) |
| Menge: 3Pcs. | Volume: 1400L. |
| Material: Teller: SUS304 / Schraubwelle: SUS304 | Material: SS304. |
| Motorleistung: 1,1 × 3kw | Motorleistung: 1,5 kW |
| Sicherungskasten | |
| 1. Frequenzumwandlung steuert den Entwässerungskörper; | |
| 2. Steuert die Polymermischvorrichtung; | |
| 3. Realisieren Sie den Umschalten des automatischen Betriebs und des manuellen Betriebs. | |
Modellwahl
Technische Spezifikation.
Produktdetails
Object Site
Klicken Sie hier für die Anfrage!
